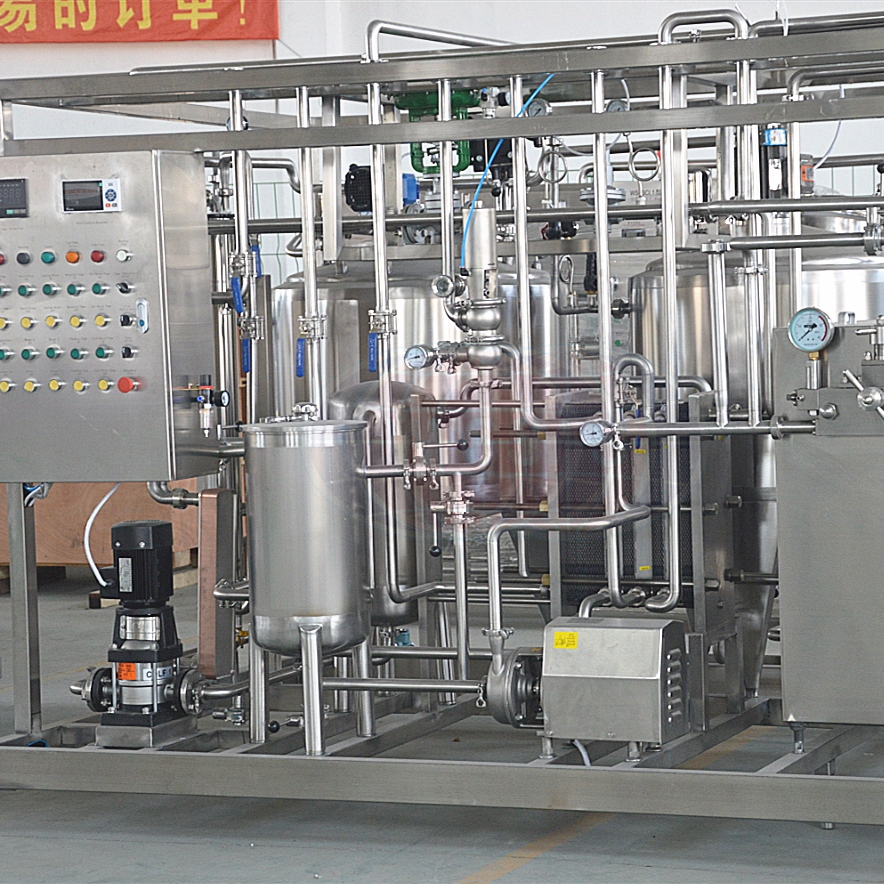

Линии по производству мороженого для последовательного выдерживания и замораживания смесей

Масштабирование производства мороженого приводит к серьезным техническим уязвимостям. Незначительные колебания температуры или давления во время обработки приводят к катастрофическим дефектам текстуры, таким как крупные кристаллы льда или намазывание маслом. Руководители предприятий и инженеры-технологи изо всех сил стараются поддерживать постоянный перерасход и структурную стабильность при переходе от периодической обработки к непрерывной. Эта нестабильность часто возникает из-за несоответствия возможностей старения и неточного контроля за замораживанием.

Снижение этих рисков требует строго определенных Линия по производству мороженого. Достижение стабильного качества продукции требует точного проектирования на каждом этапе обработки. В этом руководстве изложены технические критерии оценки емкостей для выдержки, гомогенизаторов и морозильников непрерывного действия, чтобы обеспечить масштабируемое и воспроизводимое качество продукции.

• Гомогенизация является основой стабильности: использование гомогенизатора высокого давления обеспечивает уменьшение жировых шариков (обычно <1 микрона), предотвращая отделение жира и его сбивание во время механического воздействия замораживания.

• Старение определяет эффективность замораживания: Правильная гидратация стабилизаторов и молочных белков на этапе выдержки (минимум 4–12 часов при температуре 2–4°C) не подлежит обсуждению для оптимального включения воздуха (перерасхода).

• Архитектура оборудования должна соответствовать масштабу: интегрированная машина для мороженого подходит для пилотных заводов или мелкосерийного кустарного масштабирования, в то время как для высокопроизводительных предприятий требуются модульные, непрерывные системы с возможностью автоматической очистки на месте (CIP).

• Холодильная нагрузка является скрытым узким местом: оценка тепловой динамики цилиндра непрерывной заморозки имеет решающее значение для предотвращения преждевременного износа лезвий мешалки и обеспечения постоянной температуры вытяжки.

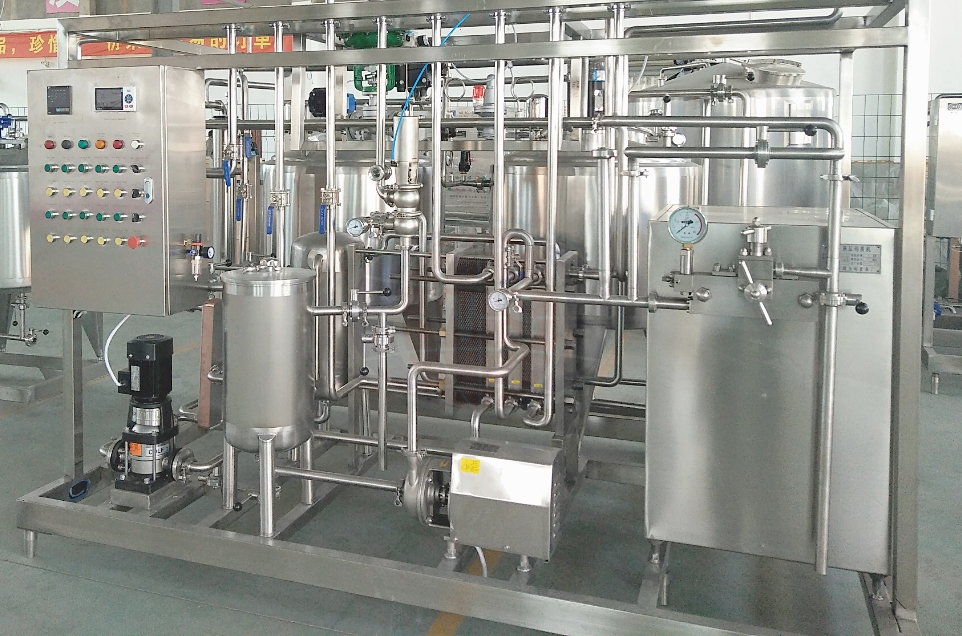

Анатомия высокопроизводительной линии по производству мороженого

Определение потока процесса и критериев успеха

Составление карты критического пути промышленного производственного объекта определяет основу для выбора оборудования. Стандартная последовательность протекает последовательно. Вы начинаете со смешивания сырых ингредиентов. Далее следует пастеризация для устранения болезнетворных микроорганизмов. Затем смесь подвергается гомогенизации, охлаждению и выдержке. Наконец, он подвергается непрерывному замораживанию, смешиванию включений, упаковке и закалке. Каждый этап полностью зависит от точного выполнения предыдущего шага. Снижение эффективности охлаждения напрямую ухудшает характеристики старения.

Операторы должны установить строгие критерии успеха перед закупкой оборудования. Отклонение целевого превышения должно оставаться в пределах ±2% для сохранения структурной целостности и предсказуемости выхода. Постоянство температуры вытяжки определяет нагрузку, прилагаемую к туннелю закалки. Время выполнения операций по очистке на месте (CIP) напрямую влияет на общую эффективность оборудования. Вы не можете позволить себе длительный простой при ручной очистке на предприятии с высокой пропускной способностью.

Оценка эффективности регенерации тепла является основной инженерной задачей. Оцените конструкцию пластинчатого теплообменника (ПТО), используемого для пастеризации. Стремитесь к достижению эффективности термической регенерации более 90%. Высокая степень регенерации сводит к минимуму нагрузку на коммунальные услуги как на котел объекта, так и на систему охлажденной воды. Это оптимизирует тепловой контур и снижает нагрузку на энергосистему.

Роль гомогенизатора мороженого в стабильности эмульсии

Двухэтапная гомогенизация составляет механическую основу приготовления смесей для мороженого. На первом этапе применяется мощный механический сдвиг для разрушения жировых шариков на однородные субмикронные частицы. На втором этапе применяется более низкое давление для отделения жировых скоплений, образующихся сразу после первоначального сдвига. Такое двойное действие создает стабильную эмульсию масло в воде.

Интеграция гомогенизатор высокого давления предотвращает слипание жира во время интенсивного механического перемешивания в морозильной камере непрерывного действия. Улучшает взбиваемость смеси. Полученная в результате структурная стабильность обеспечивает заметно более гладкое ощущение во рту и замедляет ощущение ледяности во время хранения. Без надлежащей гомогенизации механическое воздействие морозильной машины приведет к взбиванию жира, что приведет к образованию масла.

Металлургия клапана диктует интервалы технического обслуживания и износостойкость. Для обработки смесей с высоким содержанием твердых частиц или абразивных смесей требуются прочные материалы. Вы должны подобрать материал клапана в соответствии с вашей конкретной рецептурой.

Материал клапана	Износостойкость	Идеальное применение
Стандартная нержавеющая сталь	Низкий	Базовые молочные смеси с низким содержанием сухих веществ.
Карбид вольфрама	Высокий	Молочные продукты высокой жирности, стандартные шоколадные смеси.
Стеллит	Очень высокий	Смеси с высоким содержанием сухих веществ, фруктовые пюре.
Синтетический алмаз	Экстрим	Высокоабразивные суспензии на растительной основе (например, овсяная, миндальная).

Оценочные показатели сосредоточены на возможностях рабочего давления и механизмах управления. Стандартная обработка требует 150–200 бар для первой стадии и 30–50 бар для второй стадии. Оцените, гомогенизатор мороженого использует автоматическую гидравлическую регулировку давления или ручное механическое натяжение. Гидравлические системы обеспечивают превосходную стабильность при длительном производстве. Они автоматически компенсируют незначительные колебания вязкости смеси.

Оценка систем выдержки смесей по текстуре и урожайности

Показатели термоконтроля и гидратации

Выдерживание пастеризованной смеси при температуре 2-4°C является непреложным параметром обработки. Эта термофиксация позволяет жидкому жиру правильно кристаллизоваться. Одновременно это дает стабилизаторам и молочным белкам необходимое время для полной гидратации. Неполная гидратация приводит к образованию свободной воды в смеси. Эта свободная вода впоследствии при замерзании образует крупные кристаллы льда.

Эффективность рубашки охлаждения определяет температурную стабильность в течение периода старения. Оцените коэффициенты теплопередачи кожухов с углублениями в сравнении с конфигурациями змеевиков хафпайпа. Оболочки с ямочками обычно обеспечивают превосходный контакт с поверхностью. Толщина полиуретановой изоляции напрямую влияет на энергопотребление. Правильная изоляция предотвращает локальные скачки температуры возле стенок резервуара, которые могут вызвать преждевременный рост бактерий.

Конфигурации резервуаров и динамика перемешивания

Конструкция мешалки должна обеспечивать баланс между температурной однородностью и защитой от сдвига. Мешалки со скребковой поверхностью предотвращают локальное замерзание охлаждающей рубашки. Пропеллерные мешалки создают объемный поток. Цель состоит в том, чтобы предотвратить локальные температурные градиенты, не вызывая чрезмерного сдвига, который может преждевременно повредить жировую эмульсию.

Адаптивность рецептуры требует гибких параметров перемешивания и охлаждения. Смеси с высокой вязкостью, рецепты с высоким содержанием жиров премиум-класса и альтернативы на растительной основе демонстрируют отчетливое поведение стабилизатора при гидратации. Веганские основы часто требуют перемешивания с более высоким крутящим моментом для поддержания однородности суспензии по сравнению со стандартными молочными смесями. Вам необходимо подобрать двигатель мешалки таким образом, чтобы он мог обрабатывать смесь с самой высокой вязкостью из вашего ассортимента.

Пропускная способность объекта зависит от выбора размера. Мощность выдержки должна строго превышать мощность заморозки, чтобы избежать узких мест в производстве. Морозильная камера непрерывного действия не может ждать, пока смесь завершит старение. Для предприятий обычно требуется несколько чанов для выдержки, работающих в шахматном порядке. Это обеспечивает непрерывную подачу полностью выдержанной смеси к насосам морозильной камеры.

1. Рассчитайте максимальную часовую производительность вашей морозильной камеры непрерывного действия.

2. Умножьте эту производительность на максимально необходимое время выдержки (например, 12 часов).

3. Добавьте 20% объема буфера для учета переналадки CIP и времени транспортировки.

4. Разделите общий объем как минимум на три отдельных резервуара для выдержки, чтобы обеспечить непрерывную ротацию.

Непрерывное замораживание: контроль перерасхода и кристаллизации

Термодинамика цилиндра и эффективность скребка

Эффективность теплообмена морозильного цилиндра определяет текстуру конечного продукта. Для образования микроскопических кристаллов льда требуется быстрое замораживание. Медленное замораживание приводит к образованию грубой ледяной текстуры, что ухудшает восприятие потребителями. Компенсационная рубашка из аммиака или фреона должна мгновенно отводить скрытое тепло.

Конструкция Dasher влияет как на теплообмен, так и на механический сдвиг. Открытые дробилки подходят для стандартных рецептур. Твердые мешалки вытесняют больший объем, увеличивая скорость движения смеси к стенке цилиндра. Материалы лезвий скребка определяют износостойкость, эффективность очистки и, как следствие, влияние на крутящий момент двигателя.

Материал лезвия	Характеристики	Влияние на техническое обслуживание
Закаленная нержавеющая сталь	Стандартный отраслевой выбор, хорошая теплопередача.	Требует частой заточки для сохранения остроты.
Никелевые сплавы	Высокая долговечность, устойчивость к агрессивным химикатам CIP.	Более длительный срок службы, более высокая стоимость замены.
PEEK Пластик	Низкое трение, предотвращает образование задиров на стенке цилиндра.	Не подлежит заточке, требует полной замены при износе.

Впрыск воздуха и точность перебега

Системы впрыска воздуха определяют точность перебега. Регуляторы массового расхода обеспечивают точное измерение расхода воздуха на основе массы независимо от температуры окружающей среды или колебаний давления. Объемные насосы представляют собой более простую механическую альтернативу. Однако им не хватает точности, необходимой для жестких допусков на перебег.

Насосная техника влияет на стабильное противодавление. Оцените производительность конфигураций насосов морозильной камеры непрерывного действия. Поршневые насосы хорошо справляются с высоковязкими включениями. Роторно-лопастные и шестеренчатые насосы обеспечивают постоянную скорость потока стандартных смесей. Насос должен поддерживать стабильное давление в цилиндре, сохраняя при этом нежную жировую структуру выдержанной смеси. Кавитация в смесительном насосе приведет к разрушению консистенции перерасхода.

Точное дозирование воздуха напрямую влияет на урожайность и структурную целостность. Доходность зависит от точного достижения целей превышения. Чрезмерная аэрация снижает скорость плавления и структурную стабильность. При недостаточной аэрации сырье тратится впустую и получается плотная, непривлекательная текстура. Вы должны калибровать систему впрыска воздуха еженедельно.

Архитектурные подходы: модульные и интегрированные решения

Когда использовать интегрированную машину для мороженого

Комплексный подход объединяет пастеризацию, гомогенизацию, охлаждение и иногда выдерживание в едином компактном пространстве. Используя интегрированная машина для мороженого упрощает прокладку трубопроводов и снижает сложность установки. Он работает как автономный блок термической обработки. Вы подключаете инженерные коммуникации к одному блоку.

Идеальные варианты использования включают научно-исследовательские лаборатории, пилотные заводы и средние региональные производители. В этих средах приоритет отдается минимизации физического воздействия. Они также требуют меньших первоначальных капитальных затрат. Интегрированные системы позволяют операторам тестировать рецептуры без остановки высокопроизводительных промышленных линий.

При использовании интегрированных архитектур существуют компромиссы. Они предлагают ограниченную пропускную способность по сравнению с развязанными системами. Операторы имеют меньшую гибкость в использовании пользовательских профилей перебега или сложного многоступенчатого охлаждения. Отказ одного компонента создает риск единой точки отказа, который останавливает всю производственную последовательность. Если гомогенизатор на встроенной установке выйдет из строя, пастеризация невозможна.

Масштабирование с помощью модульных систем высокой производительности

Модульный подход разделяет этапы обработки. Здесь используются независимые гомогенизаторы высокого давления, станции выдержки с несколькими резервуарами и многоцилиндровые морозильники непрерывного действия. Эта архитектура обеспечивает максимальную гибкость и масштабируемость для крупносерийных производственных сред. Вы можете модернизировать отдельные компоненты по мере роста спроса.

Операции промышленного масштаба, требующие производительности более 1000 литров в час, полагаются на модульные системы. Эти объекты требуют непрерывной, бесперебойной работы в несколько смен. Модульные линии подходят для сложных матриц трубопроводов и автоматических направляющих клапанов. Они легко интегрируются с автоматизированными системами дозирования ингредиентов.

Преимущества включают встроенное резервирование и более простую интеграцию сложных фидеров включения. Модульные установки позволяют независимо зонировать CIP по всему помещению. линия по производству мороженого. Операторы могут очищать чаны для выдержки, пока пастеризатор обрабатывает следующую партию. Это максимально увеличивает время безотказной работы оборудования и общую эффективность предприятия.

Особенность	Интегрированная машина	Модульная система
След	Компактная односкатная конструкция.	Большой, требует большой площади.
Пропускная способность	От низкого до среднего (пилотный/кустарный).	Высокий (>1000 л/ч, промышленный).
Гибкость CIP	Обычно однозонная уборка.	Многозонная, одновременная уборка.
Резервирование	Низкий (Единая точка отказа).	Высокий (развязанные компоненты).

Техническая оценка Размеры

Санитарное проектирование и совместимость с CIP

Оборудование должно соответствовать строгим санитарным стандартам, таким как сертификаты EHEDG или 3-A. Эти стандарты определяют физическую геометрию технологического оборудования, обеспечивающую возможность очистки. Несоответствующее требованиям оборудование способствует росту микробов. Это приводит к отзыву продукции и серьезным простоям в работе.

Оцените конструкцию трубопроводов и резервуаров на наличие застоев, в которых продукт может застаиваться. Поверхностная обработка должна достигать значений Ra менее 0,8 мкм, чтобы предотвратить адгезию бактерий. Возможности автоматического секвенирования CIP сводят к минимуму использование химикатов. Они сокращают потребление воды и сокращают затраты на простои, гарантируя при этом микробную безопасность. Убедитесь, что все клапаны являются самодренирующими.

Требования к коммунальным предприятиям и холодильная нагрузка

Оцените модернизацию инженерных сетей объекта, необходимую для поддержки технологической линии. Сравните термическую эффективность и соответствие нормативным требованиям холодильных систем с фреоном, аммиаком и CO2. Морозильная камера непрерывного действия создает огромные мгновенные тепловые нагрузки на холодильную инфраструктуру завода. Вы должны убедиться, что ваши компрессоры могут справиться с пиковой нагрузкой.

Рассчитайте требования к сжатому воздуху для систем впрыска с выбегом. Воздух должен быть стерильным и строго регламентированным. Оцените пиковые электрические нагрузки, необходимые для больших двигателей. Особое внимание обратите на главный привод гомогенизатора и двигатель морозильника непрерывного действия. Падение напряжения во время запуска приведет к отключению автоматических выключателей и остановке производства.

Автоматизация, интеграция SCADA и отслеживаемость

Оцените возможности программируемого логического контроллера (ПЛК) для комплексного управления рецептами. Современные системы требуют мониторинга перерасхода в реальном времени и автоматической регулировки температуры раздачи. Интеграция SCADA обеспечивает регистрацию исторических данных для отслеживания и аудита обеспечения качества. Вам нужны данные, подтверждающие соответствие пастеризации.

Поточный контроль качества основан на усовершенствованной интеграции датчиков. Анализ внедрения массовых расходомеров Кориолиса и поточных вискозиметров. Эти инструменты обеспечивают непрерывную обратную связь по плотности. Они позволяют ПЛК выполнять автоматическую компенсацию перебега без вмешательства оператора. Это снижает потери на этапах запуска и остановки.

Риски реализации и стратегии их смягчения

Узкие места нисходящей интеграции

Серьезный риск возникает, когда морозильная камера непрерывного действия опережает устройство подачи ингредиентов или упаковочную линию. Это несоответствие приводит к остановке линии. Когда морозильная камера останавливается, смесь, оставшаяся в цилиндре, разлагается. Кристаллы льда растут, что приводит к дефектам текстуры и потере продукта.

Уменьшите этот риск, внедрив буферные системы между критическими этапами. Установите частотно-регулируемые приводы (ЧРП) на перекачивающие насосы для динамического регулирования скорости потока. Проведите комплексный аудит баланса строк перед закупками. Убедитесь, что все последующее оборудование способно выдерживать максимальную мощность морозильной камеры.

Реалии обучения и технического обслуживания операторов

Преждевременный износ клапанов гомогенизатора или лопастей морозильной камеры часто является результатом неправильной сборки или несвоевременного технического обслуживания. Тупые лезвия скребка не позволяют эффективно удалить замерзший слой со стенок цилиндра. Это изолирует смесь и снижает скорость теплопередачи. Компрессор работает сильнее, но температура раздачи повышается.

Требуйте предоставления графиков профилактического обслуживания, предоставляемых поставщиком. Обязательная специальная подготовка операторов по протоколам заточки и замены лезвий. Обеспечьте наличие на месте легкодоступных запасных частей OEM. Не допускайте перерастания незначительных проблем с износом в катастрофические отказы оборудования.

1. Еженедельно проверяйте лезвия скребка на наличие заусенцев или неравномерного износа.

2. Ежедневно проверяйте уровень масла в гомогенизаторе и стабильность гидравлического давления.

3. Калибруйте регуляторы массового расхода воздуха ежемесячно, чтобы обеспечить точность перебега.

4. Ежеквартально проводите визуальный осмотр всех распылительных шаров CIP, чтобы убедиться в отсутствии засорения.

Заключение

• Прежде чем выбирать оборудование, проведите комплексный аудит вашего предприятия, чтобы проверить мощность холодильного, электрического оборудования и сжатого воздуха.

• Определите точные параметры вязкости смеси и целевые показатели перерасхода, чтобы точно подобрать размеры насосов гомогенизатора и морозильной камеры непрерывного действия.

• Требуйте от производителей оборудования строгих гарантий производительности, в частности, в отношении постоянства температуры вытяжки и отклонений по перебегу при полной нагрузке.

• Внедрите поэтапную систему выдержки из нескольких резервуаров, чтобы обеспечить непрерывную подачу в морозильную камеру полностью гидратированной смеси.

Часто задаваемые вопросы

Вопрос: Каково идеальное давление для гомогенизатора мороженого?

Ответ: Обычно используется двухэтапный процесс: 150–200 бар (2100–2900 фунтов на квадратный дюйм) на первом этапе для разрушения жировых шариков и 30–50 бар (400–700 фунтов на квадратный дюйм) на втором этапе для предотвращения скопления.

Вопрос: Как долго должно выдерживаться мороженое перед заморозкой?

Ответ: Промышленный стандарт требует выдержки смеси в течение 4–12 часов при температуре 2–4°C, чтобы обеспечить кристаллизацию жира и полную гидратацию стабилизаторов.

Вопрос: В чем разница между морозильной камерой периодического действия и линией непрерывного производства мороженого?

Ответ: Морозильники периодического действия обрабатывают заданный объем за раз и вручную добавляют воздух, что приводит к меньшему и переменному перерасходу. Непрерывные линии постоянно перекачивают смесь и нагнетают дозированный воздух под давлением, обеспечивая стабильный взбитый продукт и более мелкие кристаллы льда.

Вопрос: Может ли встроенная машина для мороженого обрабатывать смеси премиум-класса с высоким содержанием жира?

О: Да, при условии, что встроенный гомогенизатор рассчитан на необходимое давление, а охлаждающая платформа выдержит тепловую нагрузку, хотя производительность будет значительно ниже, чем у модульных систем.

Вопрос: Почему в моей морозильной камере непрерывного действия получается мороженое грубого помола?

Ответ: Грубая текстура обычно возникает из-за тупых лезвий скребка, недостаточного выдерживания смеси, недостаточной гомогенизации или неспособности системы охлаждения поддерживать быстрое падение температуры внутри цилиндра.

Вопрос: Как перерасход влияет на прибыльность линии по производству мороженого?

Ответ: Перерасход (процент включенного воздуха) напрямую влияет на урожайность. Точный контроль посредством впрыска массового расхода воздуха гарантирует достижение целевых показателей объема без нарушения законодательных норм относительно веса на объем и без ущерба для текстуры.
